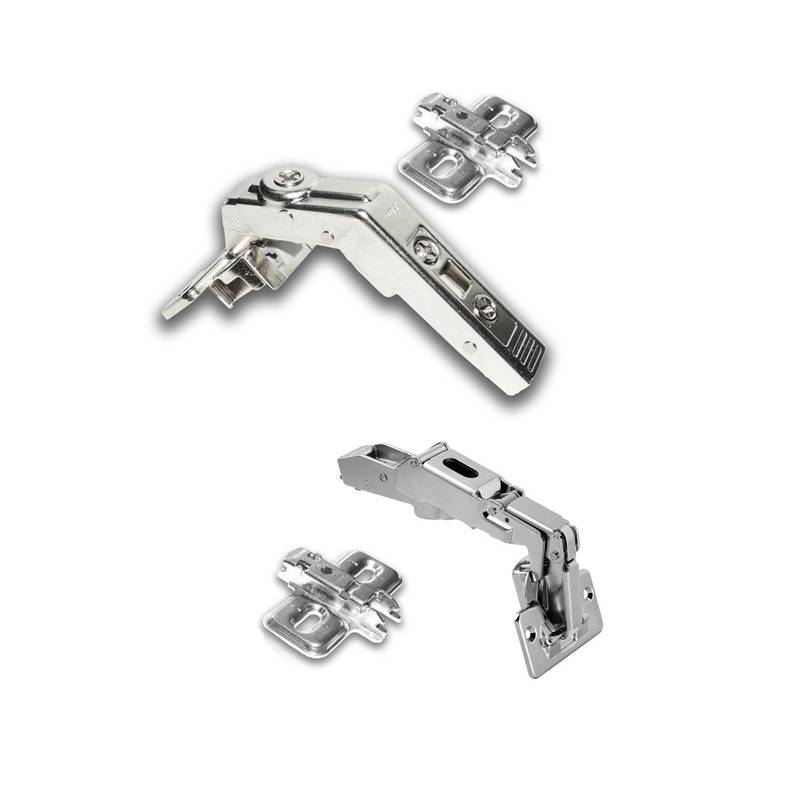

Set balamale BLUM CLIP top pentru usa franta, 170° + 60°

Setul BLUM CLIP top pentru usa franta combina o balama cu deschidere larga de 170° cu balamaua speciala de 60° pentru usa plianta. Configuratia este destinata mobilierului de colt cu doua fronturi articulate: o balama leaga ansamblul de corp, iar balamaua de 60° realizeaza articularea dintre cele doua parti ale usii.

Cum functioneaza sistemul 170° + 60°

Intr-un corp de colt cu usa franta, cele doua unghiuri au roluri diferite. Balamaua de 170° permite miscarea ampla a frontului prins de corp, in timp ce balamaua CLIP top de 60° este conceputa special pentru legatura dintre cele doua fronturi ale usii pliante. BLUM indica pentru balamaua de 60° utilizarea impreuna cu o balama CLIP top de 155° sau 170°.

Prin urmare, valoarea de 60° nu reprezinta unghiul total de deschidere al corpului. Ea descrie miscarea articulatiei dintre cele doua fronturi. Accesul rezultat depinde de configuratia completa a usii si de balamaua cu unghi larg folosita pentru prinderea pe corp.

Componente si caracteristici

• Brand: BLUM
• Sistem: CLIP top
• Aplicatie: corp de colt cu usa franta sau plianta
• Unghiuri ale balamalelor din configuratie: 170° si 60°
• Balama pentru articularea fronturilor: BLUM 79T8500, 60°, cu arc
• Placuta de montaj: BLUM 173L6100, sistem CLIP, in cruce
• Material set: metal
• Numar declarat de balamale in set: 2

Pentru balamaua 79T8500, documentatia BLUM confirma executia CLIP top cu arc si utilizarea la usi pliante pentru corpuri de colt. Pentru aceasta componenta sunt indicate fronturi cu grosimi de 15-23 mm, cu reglajul din fabrica raportat la un front de 19 mm.

Ce trebuie verificat inainte de montaj

Acest set trebuie ales dupa configuratia usii de colt, nu doar dupa unghiurile inscriptionate pe balamale. Verifica pozitia celor doua fronturi, modul in care primul front se prinde de corp si daca proiectul necesita articularea celui de-al doilea front prin balamaua de 60°. Pentru componenta 79T8500 trebuie avuta in vedere si grosimea fronturilor acceptata de sistem.

Placuta 173L6100 este o placuta BLUM CLIP in cruce. Documentatia disponibila pentru aceasta piesa indica distanta de 0 mm si reglaj pe inaltime prin gaura alungita. Pozitiile de gaurire, numarul de balamale necesar pentru dimensiunea si greutatea fronturilor si celelalte cote de montaj trebuie stabilite pentru proiectul concret, nu deduse doar din faptul ca setul foloseste balamale de 170° si 60°.
