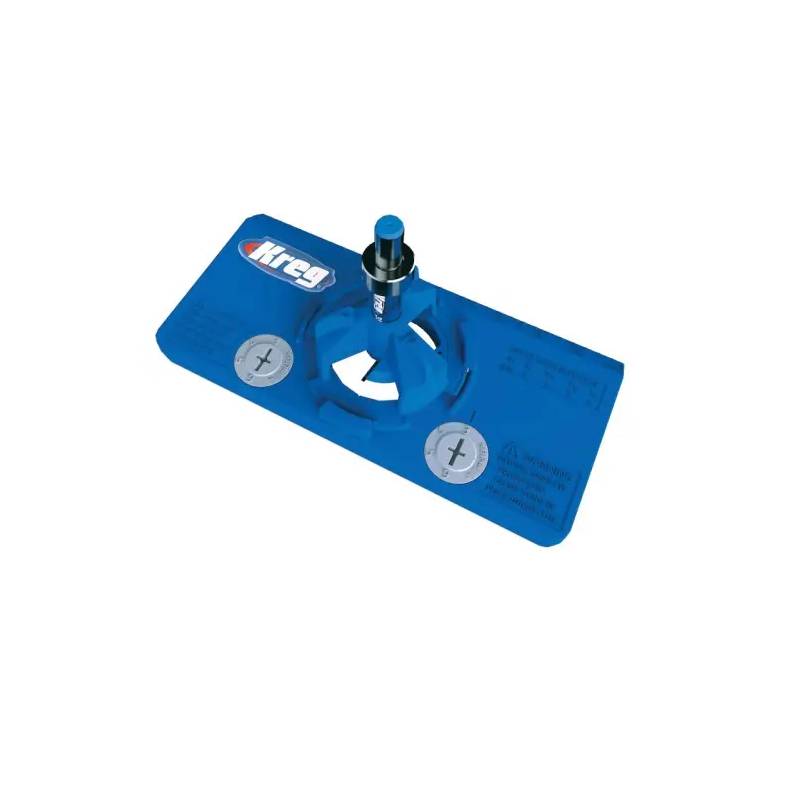

Sablon balamale Kreg KHI-HINGE-INT, oala 35 mm

Sablonul Kreg KHI-HINGE-INT este destinat gauririi pentru balamale ingropate cu oala de 35 mm la usile de mobilier. Dispozitivul permite pozitionarea gaurii pentru oala si realizarea acesteia cu o masina de gaurit manuala, folosind burghiul de 35 mm cu varf din carbura inclus in set.

Pozitionarea si gaurirea pentru balama

Baza sablonului este realizata din nylon ranforsat cu fibra de sticla si foloseste came de indexare pentru reglarea pozitiei. Offsetul balamalei poate fi configurat la 3, 4, 5 sau 6 mm. Pozitia balamalei fata de capatul usii poate fi stabilita incepand de la aproximativ 50 mm, iar scala integrata ajuta la repetarea aceleiasi pozitii pentru mai multe balamale.

Ghidajul conduce burghiul de 35 mm, iar opritorul de adancime montat pe burghiu limiteaza patrunderea acestuia. Sablonul are si orificii de ghidare pentru gaurile suruburilor de montaj ale balamalei. Pentru aceste gauri este necesar un burghiu de 1/16 inch, aproximativ 1,5 mm, care nu este inclus.

• Tip balama: ingropata, cu oala de 35 mm
• Reglaj offset balama: 3, 4, 5 si 6 mm
• Pozitionare fata de capatul usii: de la aproximativ 50 mm
• Constructie sablon: nylon ranforsat cu fibra de sticla
• Burghiu inclus: 35 mm, cu varf din carbura
• Cod producator: KHI-HINGE-INT

Ce contine setul

Pachetul include baza sablonului cu came de indexare, ghidajul pentru gaurire, burghiul de 35 mm cu varf din carbura, opritorul de adancime cu cheie hexagonala si manualul de utilizare. Astfel, operatiunea principala pentru realizarea locasului balamalei poate fi efectuata cu o masina de gaurit manuala, fara o masina de gaurit stationara.

Ce verifici inainte de utilizare

Diametrul de 35 mm nu este suficient pentru a stabili singur compatibilitatea cu orice balama. Inainte de reglarea sablonului trebuie consultate dimensiunile de montaj ale balamalei alese, in special offsetul necesar si pozitia oalei fata de marginea usii. Aceste valori determina reglajele sablonului.

Pentru compararea cu alte sabloane conteaza diametrul oalei, domeniul de reglare al offsetului, sistemul de control al adancimii si accesoriile incluse. La acest model sunt documentate oala de 35 mm, cele patru pozitii de offset si burghiul cu opritor, caracteristici care permit realizarea repetabila a gaurilor atunci cand reglajele sunt stabilite dupa specificatiile balamalei.
